在電力系統中，電流互感器的作用是把大電流變成小電流，將連接在繼電器及檢測儀器儀表的二次回路與一次電流的高壓系統隔絕，并將一次電流變換到5A或1A兩種規范的二次電流值。那么電流互感器接線計劃是怎樣的呢？本文首要共享以下幾種不同的電流互感器接線計劃。

（1）電流互感器第一種接線計劃

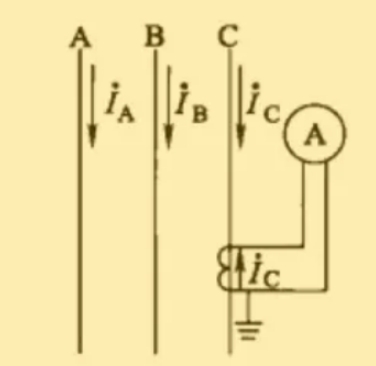

圖1是一臺電流互感器用于單相回路的接線計劃，適用于只能檢測單相電流和單相功率及保護單相接地短路。

（2）電流互感器第二種接線計劃

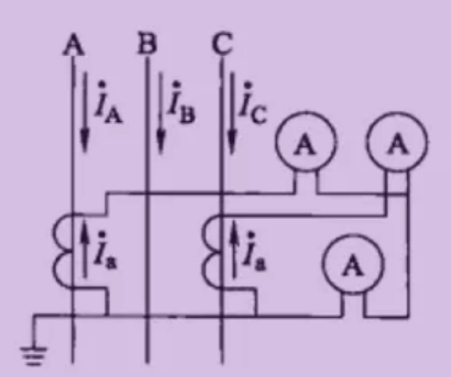

圖2是兩臺電流互感器不完全星形的接線計劃，適用于檢測三相電流和三相功率及保護相間短路問題。

（3）電流互感器第三種接線計劃

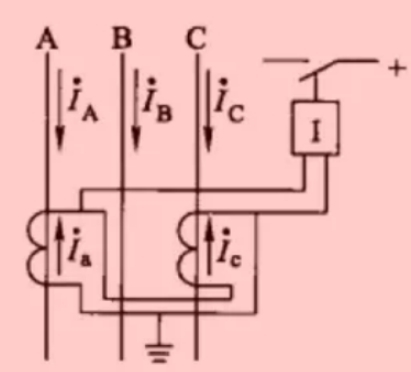

圖3是兩臺電流互感器二相電流差的接線計劃，適用于檢測一相電流和保護相間短路問題。

（4）電流互感器第四種接線計劃

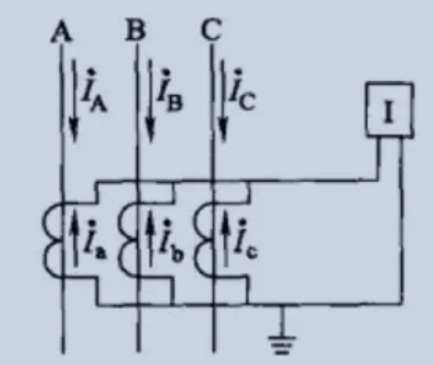

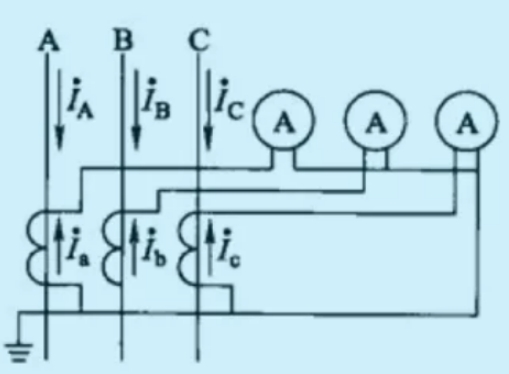

圖4是三臺電流互感器星形接線計劃，適用于三相四線制系統檢測電流和功率，可保護任何辦法的故障。

（5）電流互感器第五種接線計劃

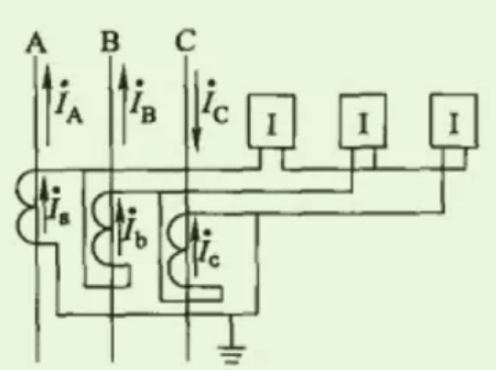

圖5是三臺電流互感器角形接線計劃，適用于協作三個電流繼電器保護各種短路問題。

（6）電流互感器第六種接線計劃

圖6是三臺電流互感器零序保護接線計劃，適用于零序接地保護。當然檢測零序電流最好的規劃還是選用零序電流互感器。
